KM06-04
Tør type magnetisk drevtråd fjernbetjening, det er let at adskille og udskifte målingmekanismen, stor strømningskapacitet, tab af lavt tryk og stabil ydelseskurve.
Beskrivelse
1. Ansøgning
Måling, memorering og visning af mængden af koldt (varmt) vand, der passerer gennem rørledningen.
2. funktioner
Korrosionsbestandighed: alle de materialer, der er valgt ved modstand mod korrosion;
Målemekanisme: udskiftelig, aftagelig og kan være let fjernet fra kroppen til kontrol, vedligeholdelse og udskiftning;
Direkte læsning: De roterende indikatorer registrerer sig for den komfortable læseposition;
Pålidelighed: Kobberen kan supertørregister med LP68 -beskyttelse for pålidelighed;
Gratis installation: Velegnet til enhver positionsinstallation inklusive vandret, lodret og tilbøjelig;
Høj ydeevne: tab med lavt tryk; Ingen påvirket af eksterne magnetiske felter;
3. Hoved tekniske data
Vandmåler temperaturgrad: T30, T50, T70, T90
Trykkvalitet: MAP10
Tryktabskvalitet: △ P63
Opstrøms forstyrrelsesgrad: U10
Nedstrøms forstyrrelsesgrad: D5

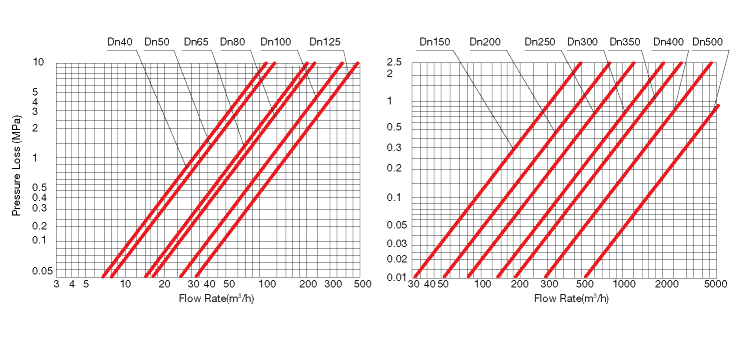

4. hovedtabskurve
5. Max tilladelsesfejl
Fra Q1 inklusive op til men ekskl. Q2 er ± 5%;
Fra Q2 inklusive op til og inklusive Q4 er ± 2% for T30 og 3% for T50;
6. Installationsdimension
| Diameter mm | L | D | D1 | H | Forbindelsesflange |
| mm | Dxn | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8xφ23 |
| Busstrømforsyning | Arbejdsstrøm | Kommunikationsgrænseflade | Ekstern strømforsyning |
| DC6.5V-18V | ≤5ma | RS-485/MBUS | RS-485: 5-18V/MBUS: 24-36V |
7. Installation
● Det kan installeres i enhver position, der inkluderer vandret, lodret og tilbøjelig med strømningsretningen som indikeret af pilen, der er støbt i målerkroppen.
● Det skal have 10 diametre lige rør hovedet på måleren og 5 diametre lige rør efter for at sikre korrekt strømning gennem måleren.
● lige rør efter for at sikre korrekt strømning gennem måleren.
● Rørledning skal skylles inden installationen.
● Måleren skal være konstant fuld af vand under drift.
● Vi foreslår, at du installerer filteret før eftervandsmåleren.
