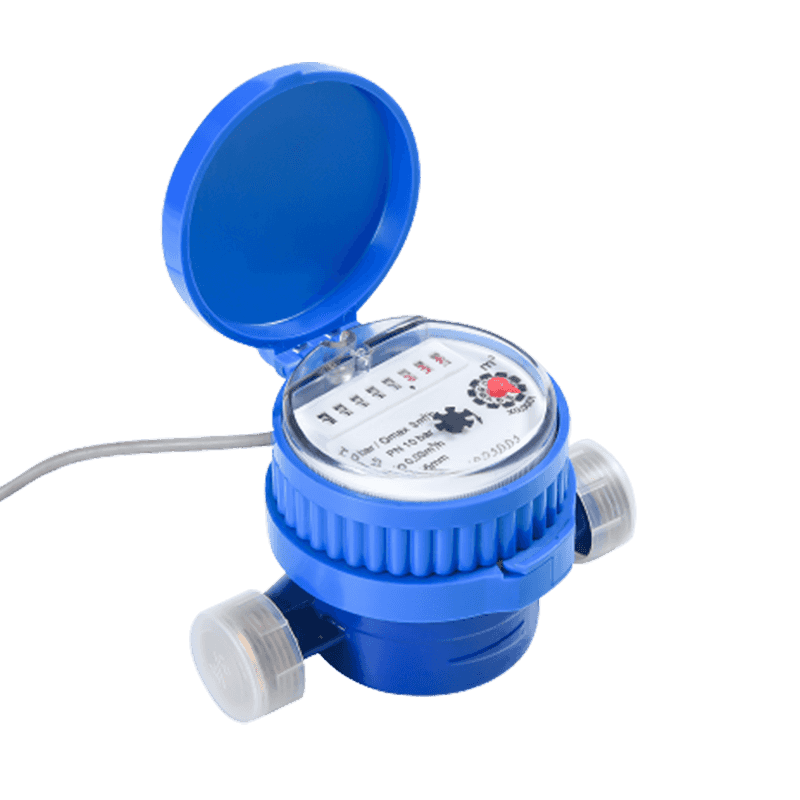

KM02-09
Denne serie af produkter vedtager et fotoelektrisk direkte læsemodul for at læse vandforbrugsdata og uploade dem gennem en speciel ledning. Hele systemet består af vandmåleren, samleren og styringscenteret. Direkte læsefunktion, intet indbygget batteri, lang levetid, vandtæt, anti-statisk, fugtbeskyttet, anti-duft, anti-magnetisk interferens, valgfri kontrolventil, højt vandtæt niveau.
Beskrivelse
1. funktioner
Magnetisk drev med supertørstypegister, langvarig klar læsning.
Materiale, jern, plast, messing, rustfrit
Fugtbeskyttet, solbeskyttet, anti-fluktuation, anti-statisk, anti-magnetisk interferens, anti-frysende, IP68
Vandforbrug kan læses eller registreres i tide
Miljø: B, E1
Nul strømforsyning undtagen for at læse vandforbrug
Let at tilføje og vedligeholde vandmålere og samlere
Ikke -tilbagevenden ventil og sil til mulighed
Magnetisk skjold til ekstern magnetbeskyttelse.
2. Elektronisk teknik
| Arbejdsspænding | Arbejdstemperatur | Arbejdsstrøm | Produktion |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9mA | RS-485 |
3. hovedtabskurve
4. Nøjagtighedsfejlkurve
5. Installationsdimension
| Varenr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Forbindelsestråd: | D (mm) | G3/4 " |
| uden fagforeninger kg | 0,47 kg | |
6. Hovedteknisk parameter
| Modelnummer | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominel diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Forhold Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastningsstrømningshastighed (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent strømningshastighed (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstrømningshastighed (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Nøjagtighedsklasse: | 2 | ||||||||||||||
| Maksimal tilladt fejl for den lavere strømningshastighedszone (MPEι) | ± 5% | ||||||||||||||
| Maksimal tilladt fejl for den øvre strømningshastighedszone (MPEμ) | ± 2% for vand med en temperatur ≤30 ℃ ± 3% for vand med en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklasse | T30, T50 | ||||||||||||||
| Vandtryksklasser | Kort 10 | ||||||||||||||
| Tryk-tab klasser | △ p63 | ||||||||||||||
| Angiver rækkevidde [m³] | 99 999 | ||||||||||||||
| Opløsning af Angiver enhed [m³] | 0.00005 | ||||||||||||||
| Flowprofilfølsomhedsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegrænsning | Horisontal | ||||||||||||||
