KM01-09

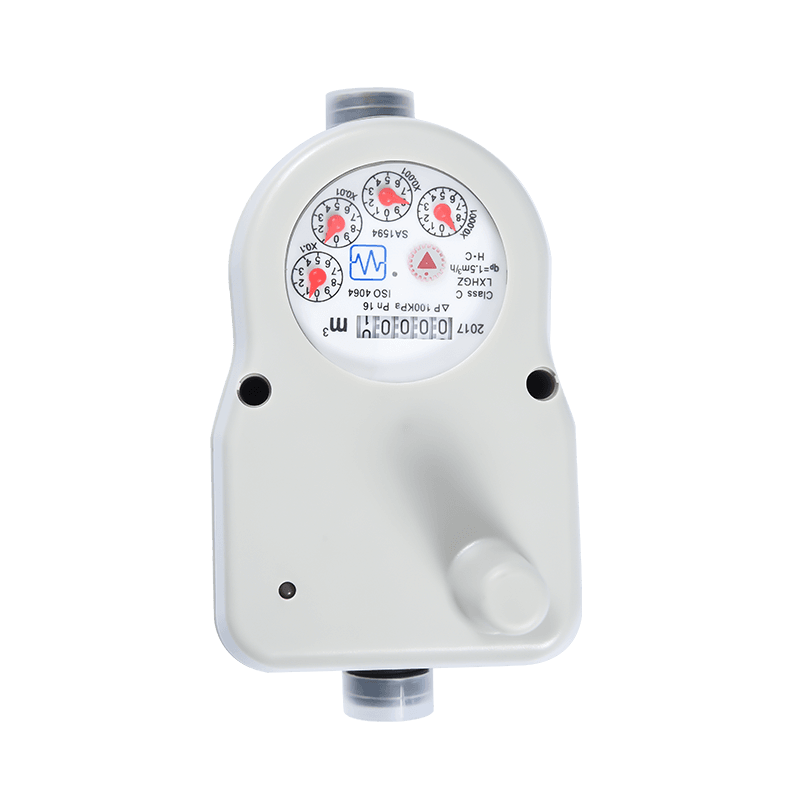

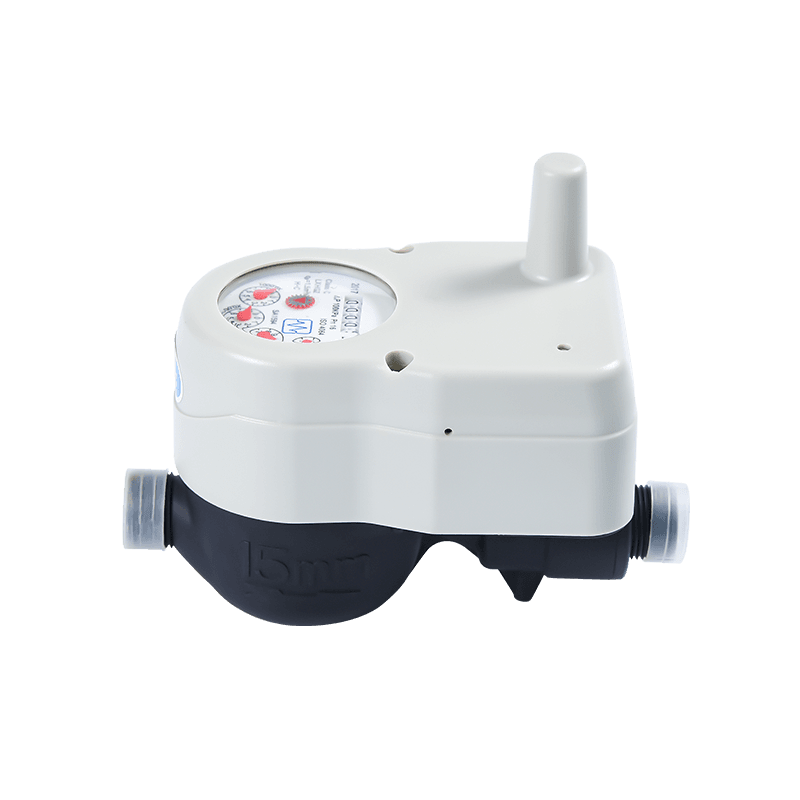

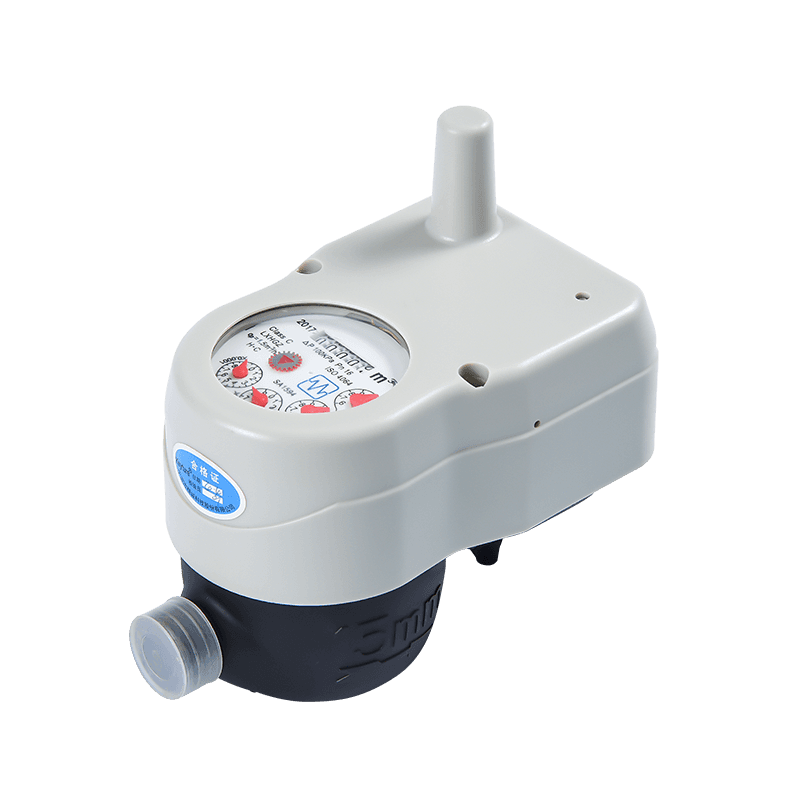

Denne serie produkter er trådløse fjerntliggende vandmålere, der adskiller den mekaniske del fra det intelligente modul fuldstændigt og uploader vandforbruget gennem NB \ lora internet. Stabilt og pålideligt signal. Proprietær ultra-lav strømforbrugsteknologi, batterilevetid:> 6 år
Beskrivelse
1. funktioner
2. elektronisk parameter
| DataComms | Statisk strøm | Rapport | Driftsfrekvens | Transmitteret strøm | Modtage følsomhed |
| Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20dbm | -136 1 DBM |
| NB-LOT | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23dbm | -131 1 DBM |
3. hovedtabskurve
4. Nøjagtighedsfejlkurve
5. Installationsdimension
| Varenr | LXSGW-15 | LXSGW-20 | |
| L1 | mm | 260 | 270 |
| L | mm | 185 | 190 |
| H | mm | 165 | 165 |
| W | mm | 102 | 102 |
| Forbindelsestråd | D (mm) | G3/4 " | G1 " |
| d (mm) | R1/2 | R3/4 | |
| uden fagforeninger kg | 1,4 kg | 1,6 kg | |
6. Hovedteknisk parameter
| Modelnummer | LXSGW-15 | LXSGW-20 | |||||||||||||
| Nominel diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Forhold Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastningsstrømningshastighed (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent strømningshastighed (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstrømningshastighed (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimumsstrømningshastighed (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Nøjagtighedsklasse | 2 | ||||||||||||||
| Maksimal tilladt fejl for den lavere strømningshastighedszone (MPEι) | ± 5% | ||||||||||||||
| Maksimal tilladt fejl for den øvre strømningshastighedszone (MPEμ) | ± 2% for vand med en temperatur ≤30 ℃ ± 3% for vand med en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklasse | T30, T50 | ||||||||||||||
| Vandtryksklasser | Kort 16 | ||||||||||||||
| Tryk-tab klasser | △ p63 | ||||||||||||||
| Angiver rækkevidde [m³] | 99 999 | ||||||||||||||
| Opløsning af | 0.00005 | ||||||||||||||
| Angiver enhed [m³] | |||||||||||||||
| Flowprofilfølsomhedsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegrænsning | Horisontal | ||||||||||||||
