KM01-16

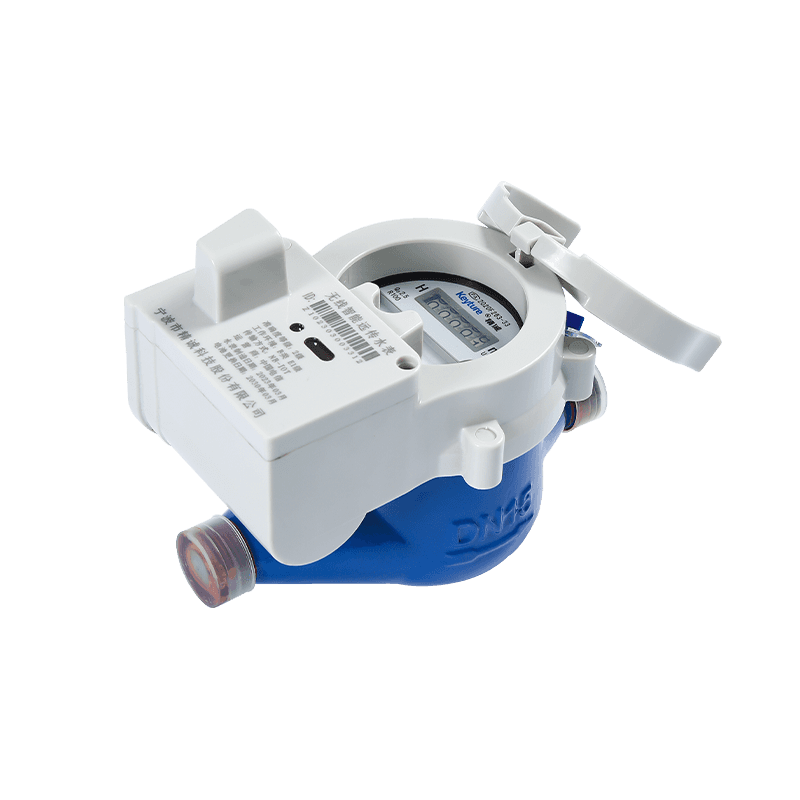

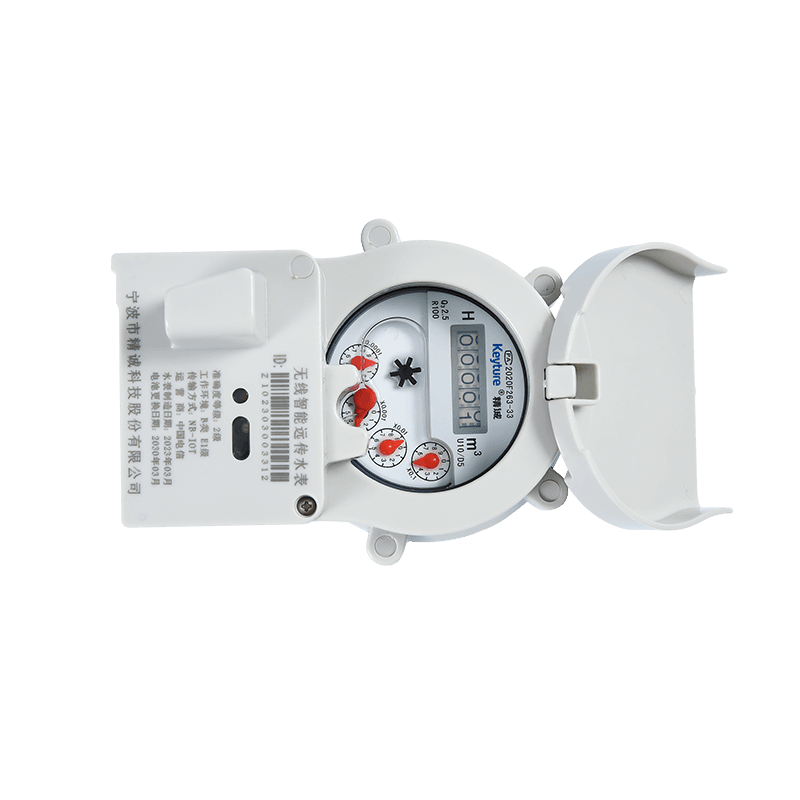

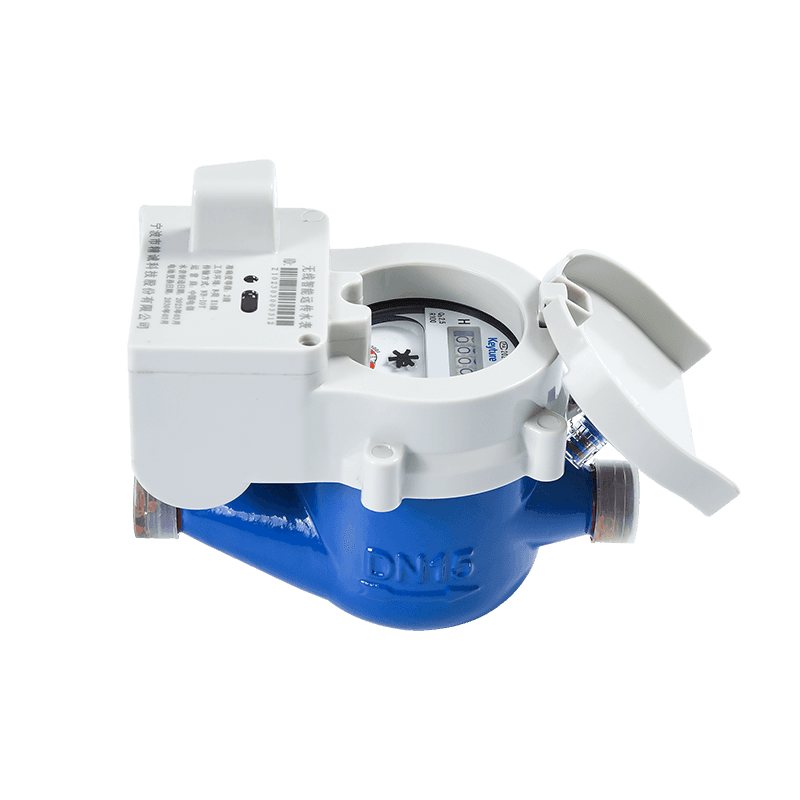

Denne serie produkter er trådløse fjerntliggende vandmålere, der adskiller den mekaniske del fra det intelligente modul fuldstændigt og uploader vandforbruget gennem NB \ lora internet. NB-IoT-systemet består af NB-IoT-styringssystemplatformen, basestationer og vandmålere.
Beskrivelse
1. funktioner
2. elektronisk parameter
DataComms | Statisk strøm | Rapport | Driftsfrekvens | Transmitteret strøm | Modtage følsomhed |
Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20dbm | -136 1 DBM |
NB-LOT | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23dbm | -131 1 DBM |
3. hovedtabskurve
4. Nøjagtighedsfejlkurve
5. Installationsdimension
Varenr | LXSGW-15 | LXSGW-20 | |
L1 | mm | 260 | 295 |
L | mm | 165 | 190 |
H | mm | 155 | 155 |
W | mm | 85 | 85 |
Forbindelsestråd | D (mm) | G3/4 " | G1 " |
d (mm) | R1/2 | R3/4 | |
uden fagforeninger kg | 1,0 kg | 1,2 kg | |
6. Hovedteknisk parameter
Modelnummer | LXSGW-15 | LXSGW-20 | |||||||||||||
Nominel diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Forhold Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Overbelastningsstrømningshastighed (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Permanent strømningshastighed (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Overgangsstrømningshastighed (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimumsstrømningshastighed (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Nøjagtighedsklasse | 2 | ||||||||||||||
Maksimal tilladt fejl for den lavere strømningshastighedszone (MPEι) | ± 5% | ||||||||||||||
Maksimal tilladt fejl for den øvre strømningshastighedszone (MPEμ) | ± 2% for vand med en temperatur ≤30 ℃ ± 3% for vand med en temperatur > 30 ℃ | ||||||||||||||
Temperaturklasse | T30, T50 | ||||||||||||||
Vandtryksklasser | Kort 16 | ||||||||||||||
Tryk-tab klasser | △ p63 | ||||||||||||||
Angiver rækkevidde [m³] | 99 999 | ||||||||||||||
Opløsning af den indikerende enhed [m³] | 0.00005 | ||||||||||||||
Flowprofilfølsomhedsklasser | U10 D5 | ||||||||||||||
Orienteringsbegrænsning | Horisontal |
